濾筒除塵一體機產品介紹

技術參數

性能特點

1、可靈活移動于廠房的任意位置，不受發塵點不固定的約束；設備可配置萬向腳輪，方便設備的定位鎖死；

2、超高效過濾凈化，在額定處理風量下，煙塵去除率≥99%，處理后排出的潔凈空氣可以直接在車間內循環排放；

3、過濾系統方面選用濾筒式過濾器，日本東麗聚酯纖維基材，標準配置 PTFE 覆膜材質，對當量直徑在 0.3 微米以上粉塵過濾精度達 99%以上，可選更高過濾精度濾筒材質。

4、電控系統品質保證，主要電控元件采用國際知名品牌——法國施耐德產品。電機實現電箱獨立控制，內置電源總開關、熱過載保護、缺相、反相等相序保護，控制面板簡潔大方，可輕松實現遠程控制、聯動控制等功能。

5、抽屜式集塵箱，實用便捷，當灰塵積滿后打開門板，即可將集塵箱拉出進行灰塵的清理，完成后再將集塵箱送入即可。方便、快捷、實用。

工作原理

通過風機引力作用，含塵煙氣經集塵罩吸入設備進風口，設備進風口處設有阻火器，火花經阻火器被阻留，煙塵氣體進入凈化器內，利用重力與上行氣流，

首先將粗粒塵直接降至底部，微粒煙塵被除塵濾筒捕集在外表面，潔凈氣體經濾筒過濾凈化后，由濾芯中心流入潔凈室，潔凈空氣又經活性碳過濾器吸附進一步

凈化后經出風口達標排出。

脈沖反吹

氣動脈沖反吹系統由氣缸、電磁脈沖閥、脈沖控制器、壓縮空氣組成，脈沖閥的一端連接壓縮空氣儲氣缸，另外一端連接噴射管。在閥蓋上裝有排氣閥，排氣閥由脈沖控制儀控制。

當脈沖控制儀無信號發出時，排氣閥的活動擋板處于封閉排氣孔的位置；當程序控制儀發出信號時，活動擋板打開，儲氣缸的壓縮空氣迅速泄壓，于是排氣閥內部的波紋膜被壓向相反方向，噴氣口打開，壓縮空氣經脈沖閥進入濾筒進行噴吹清灰。當信號消失后活動擋板恢復至原來封閉排氣閥的位置，波紋膜重新封閉噴氣口，噴吹自動停止。

每次噴吹清灰在 0.1～0.8S 左右完成，就是這一瞬間噴出的高壓空氣起到良好的清灰效果。空氣以高的流速進入過濾筒，使得過濾筒急劇膨脹，引起一次沖擊振動，使附在過濾筒的粉塵被抖落，濾料表面吸附的微塵在氣流作用下被抖落至集塵斗中。脈沖噴吹氣壓為 0.4～0.6MPa，且運行中須保持恒定不變的供氣量。

應用領域

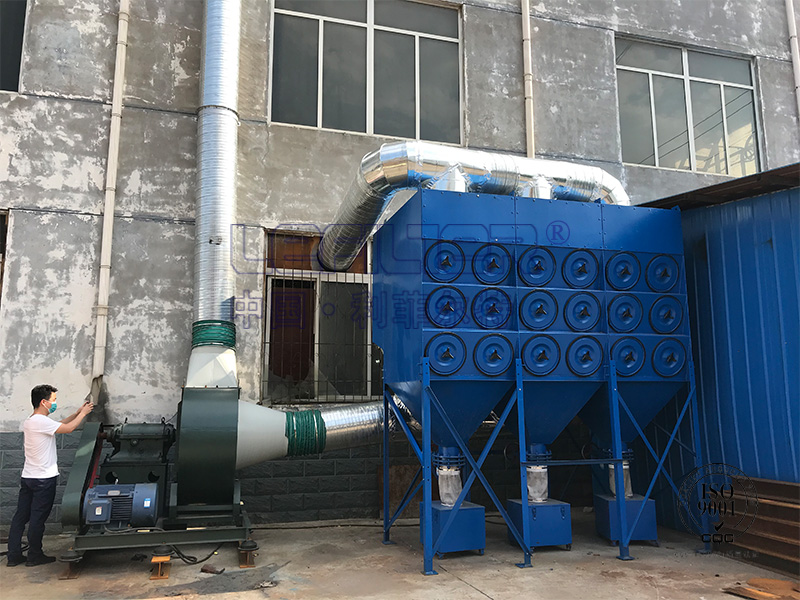

客戶案例
