全自動自清洗過濾器罐體內的橫隔板將其分為上下兩室，上部為清水區，下部為渾水區，兩者完全隔開，橫隔板上安裝有若干個不銹鋼過濾柱。待處理原水經入口進入渾水區，由下向上經橫隔板上的布水孔進入過濾柱的內腔。大于過濾柱縫隙的雜質被截留，清水穿過縫隙進入清水區。所有經過濾柱濾過的液體在清水區內匯合，后從出口流出。當雜質在過濾柱內積累到一定厚度時，會使清水區與渾水區之前產生壓力差，反沖洗過濾器這時可由差壓控制器自動控制反沖機構啟動，也可手動啟動反沖洗系統，將濾渣除去。
在過濾器過濾過程中，細濾網的內層雜質逐漸堆積，它的內外兩側就形成了一個壓差。當這個壓差達到預設值時，將開始自動清洗過程：排污閥打開，主管組件的水力馬達室和水力缸釋放壓力并將水排出；水力馬達室及吸污管內的壓力大幅下降，由于負壓作用，通過吸嘴吸取細濾網內壁的污物，由水力馬達流入水力馬達室，由排污閥排出，形成一個吸污過程。當水流經水力馬達時，帶動吸污管進行旋轉，由水力缸活塞帶動吸污管作軸向運動，吸污器組件通過軸向運動與旋轉運動的結合將整個濾網內表面完全清洗干凈。
整個清洗過程將持續數十秒。排污閥在清洗結束時關閉，增加的水壓會使水力缸活塞回到其初始位置，過濾器開始準備下一個沖洗周期。在清洗過程中，過濾機正常的過濾工作不間斷。我們都知道自清洗過濾器克服傳統過濾產品的納污量小、易受污物堵塞、過濾部分需拆卸清洗且無法監控過濾器狀態等眾多缺點，具有對原水進行過濾并自動對濾芯進行清洗排污的功能，且清洗排污時系統不間斷供水，可以監控過濾器的工作狀態，自動化程度很高。

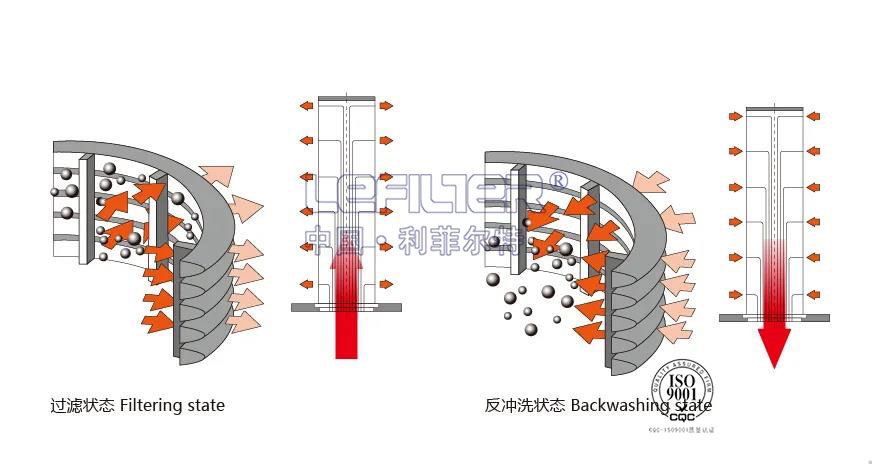

過濾狀態
